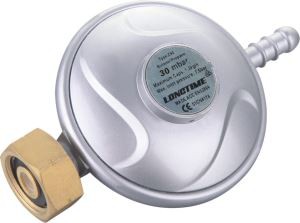

Есть много разных регуляторов, но все они работают по одному принципу. Самый простой тип - это одноступенчатый регулятор, который за один раз снижает давление газа в баллоне до уровня, необходимого для прибора.
Основные компоненты каждого регулятора включают пружину, тонкий гибкий резиновый или металлический диск, называемый диафрагмой, и клапан.
Шаг 1 - Газ поступает в регулятор
Когда вы прикрепляете регулятор к баллону и открываете клапан баллона, сжатый газ под высоким давлением устремляется через входное отверстие в камеру клапана. Шаг 2 - Газ заполняет камеру Вскоре газ заполняет клапанную камеру. Когда вы поворачиваете ручку регулятора по часовой стрелке для увеличения потока газа, она давит на пружину, которая, в свою очередь, заставляет мембрану опускаться. Затем шток клапана открывается. Когда восходящая сила, создаваемая давлением газа под диафрагмой, достигает того же уровня, что и направленная вниз сила, оказываемая пружиной, диафрагма перестает двигаться и становится устойчивой. Это позволяет газу плавно и равномерно поступать в прибор. Через некоторое время давление в баллоне начинает падать по мере израсходования газа. Это влияет на давление в клапанной камере, которое также начинает снижаться. По мере уменьшения силы давления снизу вверх диафрагма начинает двигаться вниз под действием пружины. Это открывает клапан шире, позволяя большему количеству газа попасть в камеру низкого давления. Когда газ концентрируется в камере низкого давления, выходное давление начинает расти, как показывает манометр. Теперь во впускном канале почти не осталось газа. Когда в баллоне заканчивается газ или вы закрываете вентиль баллона, потому что вы закончили использовать прибор, впускное отверстие закрывается, и оба манометра возвращаются к нулю, когда последний газ выходит из регулятора.
Шаг 3 - диафрагма опускается
Шаг 4 - Газ поступает в камеру низкого давления
Открытие штока клапана позволяет газу течь в камеру низкого давления. Теперь газ толкается вверх к диафрагме, создавая силу, противоположную пружине.
Шаг 5 - диафрагма стабилизируется
Шаг 6 - Падение давления в цилиндре
Шаг 7 - Повышение давления на выходе
Шаг 8 - Цилиндр пустой
